Grande parte dos problemas encontrados durante manutenções elétricas não está relacionada à qualidade dos componentes instalados. Muitas vezes, o verdadeiro desafio é localizar rapidamente o circuito correto.
Quem trabalha com manutenção em elétrica industrial sabe que uma intervenção simples pode consumir muito mais tempo do que deveria quando a instalação não possui um padrão adequado de identificação.
Cabos elétricos sem identificação, etiquetas apagadas, bornes sem numeração e documentação desatualizada são situações encontradas com frequência em painéis que passaram por ampliações e modificações ao longo dos anos.
O curioso é que esses problemas raramente aparecem durante a montagem inicial do painel. Eles normalmente surgem quando uma manutenção corretiva precisa ser executada com urgência.
Neste artigo, apresentamos cinco erros frequentemente encontrados em instalações industriais e algumas práticas que ajudam a evitá-los.
Por que os problemas de identificação aparecem com o tempo?
Em projetos de retrofit e em instalações com muitos anos de operação, é comum encontrar situações como:
-
Cabos sem qualquer identificação.
-
Etiquetas apagadas pela exposição ao ambiente.
-
Bornes sem numeração.
-
Disjuntores identificados apenas como “Reserva”.
-
Circuitos modificados sem atualização dos diagramas.
-
Diferentes padrões de identificação coexistindo no mesmo painel.
Embora pareçam detalhes, essas situações costumam aumentar significativamente o tempo necessário para localizar falhas e executar intervenções.
Erro 1: Deixar cabos sem identificação
Durante a montagem de um painel, geralmente todos sabem para onde cada cabo vai.
O problema surge meses ou anos depois.
Quando um circuito precisa ser localizado rapidamente e os condutores não possuem identificação adequada, a equipe de manutenção passa a depender de diagramas, medições e verificações adicionais.
Em instalações maiores, seguir cabos manualmente pode consumir um tempo considerável.
Como evitar
Defina um padrão de identificação para todos os condutores desde a fase de montagem.
Mesmo em instalações existentes, é possível implantar a padronização gradualmente durante manutenções e ampliações.
Erro 2: Utilizar identificações que não resistem ao ambiente
Outro problema comum é utilizar materiais que não foram projetados para ambientes industriais.
Com o passar do tempo, é possível encontrar etiquetas:
-
Apagadas.
-
Rasgadas.
-
Soltas.
-
Parcialmente ilegíveis.
Quando isso acontece, a identificação deixa de cumprir sua função.
Como evitar
Utilize materiais compatíveis com as condições reais da instalação.
Ambientes sujeitos a umidade, vibração, poeira, óleo ou produtos químicos exigem soluções desenvolvidas especificamente para aplicações industriais.
Erro 3: Não seguir um padrão único
Um dos sinais mais claros de que um painel de comando passou por diversas intervenções é a existência de diferentes formas de identificação.
Em alguns casos, encontramos:
-
Cabos numerados.
-
Cabos identificados por letras.
-
Componentes sem qualquer identificação.
-
Etiquetas criadas por diferentes equipes ao longo dos anos.
Isso torna a interpretação do painel mais difícil e aumenta a probabilidade de erros.
Como evitar
Defina um padrão único para toda a instalação.
Esse padrão deve abranger:
-
Cabos.
-
Bornes.
-
Equipamentos.
-
Disjuntores.
-
Compartimentos.
A consistência é tão importante quanto a própria identificação.
Erro 4: Não atualizar a identificação após alterações
Muitos problemas surgem porque a instalação evolui, mas a documentação permanece a mesma.
Novos equipamentos são adicionados, circuitos são alterados e componentes são substituídos.
Quando essas mudanças não são refletidas na identificação e nos diagramas, surgem inconsistências que dificultam futuras intervenções.
Como evitar
Toda alteração realizada no sistema deve incluir:
-
Revisão da identificação.
-
Atualização dos diagramas elétricos.
-
Atualização da documentação técnica.
Essa prática reduz dúvidas e aumenta a rastreabilidade da instalação.
Erro 5: Pensar apenas na montagem e esquecer a manutenção
Um painel elétrico industrial pode permanecer em operação por décadas.
Durante esse período, diferentes profissionais irão interagir com ele.
Uma identificação eficiente deve ser pensada não apenas para quem está montando o painel hoje, mas também para quem irá realizar manutenções, ampliações e inspeções no futuro.
Como evitar
Ao definir um padrão de identificação, considere:
-
Facilidade de leitura.
-
Durabilidade.
-
Clareza.
-
Rastreabilidade.
-
Facilidade de manutenção.
A melhor identificação é aquela que continua útil muitos anos após a conclusão da montagem.
Seu painel ou quadro de comando elétrico apresenta algum destes sinais?
Faça uma avaliação rápida:
-
[ ] Existem cabos sem identificação.
-
[ ] Algumas etiquetas estão ilegíveis.
-
[ ] Diferentes padrões de identificação foram utilizados.
-
[ ] Apenas determinados profissionais conseguem localizar circuitos rapidamente.
-
[ ] Os diagramas não refletem exatamente a situação atual da instalação.
Se você respondeu “sim” para mais de uma pergunta, provavelmente existe uma oportunidade de melhoria na organização e rastreabilidade da instalação.
O que observamos na prática
Na maioria das vezes, os problemas relacionados à identificação não surgem durante a montagem do painel, mas após anos de ampliações, modificações e substituições de componentes.
Quando não existe um padrão definido, cada intervenção tende a aumentar a complexidade da instalação e dificultar futuras manutenções.
Por esse motivo, muitos projetos de retrofit começam justamente pela revisão da identificação e da documentação técnica.

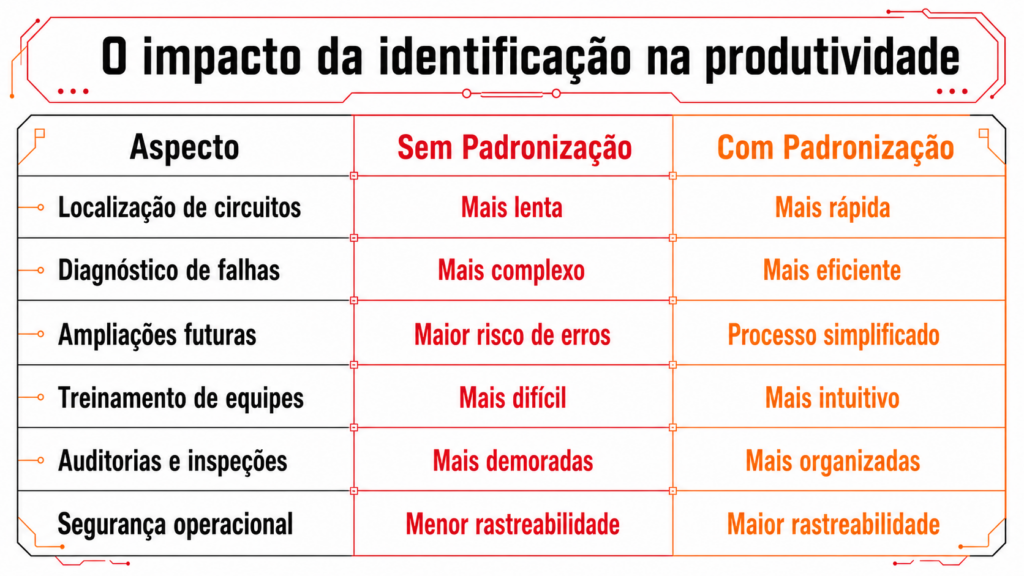

O impacto da identificação na produtividade
Como criar um padrão eficiente
Uma estratégia de identificação normalmente contempla:
-
Identificação dos cabos.
-
Identificação dos bornes.
-
Identificação dos dispositivos.
-
Atualização contínua dos diagramas.
-
Utilização de materiais adequados ao ambiente.
Além disso, ferramentas específicas para identificação industrial ajudam a manter consistência e padronização em toda a instalação.
Perguntas Frequentes
Toda instalação industrial precisa de identificação?
A identificação é considerada uma boa prática amplamente adotada em instalações industriais e contribui para segurança, manutenção e rastreabilidade.
Posso utilizar identificação manual?
Pode, mas a durabilidade e a padronização tendem a ser limitadas quando comparadas a soluções desenvolvidas para ambientes industriais.
Quando devo iniciar a padronização?
Preferencialmente durante o projeto e a montagem inicial, mas instalações existentes também podem ser organizadas gradualmente.
Como manter a identificação atualizada?
Toda intervenção deve incluir a revisão da identificação e da documentação associada.
Conclusão
Os problemas relacionados à identificação raramente surgem durante a montagem de um painel. Eles aparecem quando uma falha precisa ser corrigida rapidamente, quando um equipamento é ampliado ou quando uma nova equipe assume a manutenção da instalação.
Por esse motivo, investir em identificação não deve ser visto apenas como uma questão estética ou organizacional.
Trata-se de uma prática que reduz o tempo de manutenção, facilita futuras ampliações e contribui para aumentar a confiabilidade operacional ao longo de toda a vida útil do sistema.
Próximo Passo
Identificar os erros é apenas o primeiro passo.
O próximo desafio é escolher uma solução capaz de criar um padrão durável e fácil de manter ao longo dos anos.
➡ Leia também: Rotuladoras Industriais: Guia Completo para Escolher a Melhor Solução
