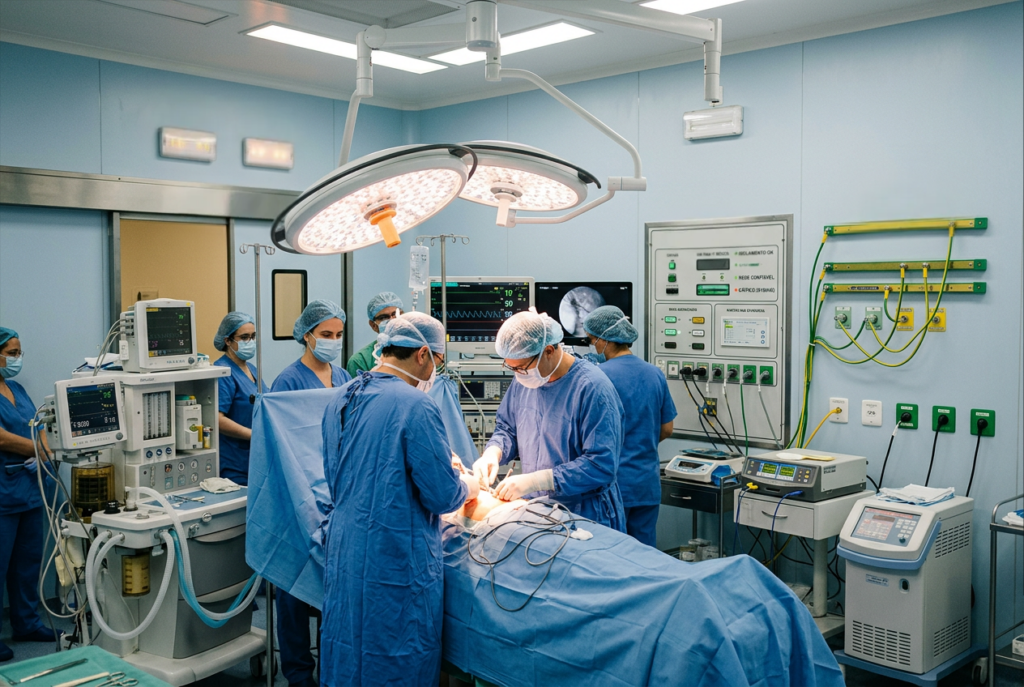

Nenhum tipo de edificação tem exigências técnicas para a instalação elétrica mais rigorosas do que estabelecimentos de saúde. A razão é direta: falhas no suprimento de energia em ambientes hospitalares têm consequências que vão além do transtorno operacional, podem colocar em risco a vida de pacientes em procedimentos cirúrgicos, em terapia intensiva ou conectados a equipamentos de suporte vital.
Essa criticidade impõe um conjunto de requisitos normativos específicos, traduzidos principalmente pela ABNT NBR 13534 (Instalações elétricas em estabelecimentos assistenciais de saúde – requisitos para segurança) e pela ABNT NBR 5410. O atendimento dessas normas não é opcional é condição para funcionamento dos estabelecimentos e exigência de vigilância sanitária.
Classificação de locais para uso médico: o ponto de partida do projeto
A NBR 13534, em alinhamento com a norma IEC 60364-7-710, classifica os locais de uso médico em três grupos, de acordo com o risco elétrico para os pacientes.
- Locais de grupo 0 são aqueles onde não se utilizam partes aplicadas, salas de espera, recepção, circulação. Os requisitos elétricos são equivalentes aos de edificações comerciais convencionais.
- Locais de grupo 1 são aqueles onde as partes aplicadas de equipamentos são utilizadas externamente ou de forma não invasiva como consultórios, salas de exame, fisioterapia, hemodinâmica. Nesses locais, a norma exige proteção diferencial de alta sensibilidade (30 mA) e cuidados específicos com equipotencialização.
- Locais de grupo 2 são os de maior exigência: centros cirúrgicos, UTIs, salas de cardiologia intervencionista, reanimação e similares. Nesses ambientes, o risco de microchoque exige sistemas de terra isolado (IT médico), monitoramento contínuo de isolação, e fontes de alimentação de segurança com transferência automática em tempo inferior a 0,5 segundos.
A correta classificação dos locais é o primeiro passo do projeto. Para locais de grupo 1 e 2, os dispositivos DR de alta sensibilidade e os disjuntores com curvas específicas precisam ser especificados conforme o grupo de risco do ambiente.
Sistema IT médico: o coração da instalação de grupo 2
O sistema IT médico (Isolation Transformer Medical) é o requisito técnico mais específico dos locais de grupo 2. Diferentemente da instalação convencional com neutro aterrado (sistema TN), o sistema IT médico opera com o secundário do transformador flutuante sem ligação ao terra. Isso elimina a possibilidade de microchoque por contato com uma fase em falta, porque a corrente de falta para terra é limitada pela impedância de isolação do sistema.
O sistema IT médico é composto por: transformador de isolação de uso médico, com potência compatível com os equipamentos do local; monitor de isolação contínuo (IMD), que monitora permanentemente a resistência de isolação e emite alarme quando ela cai abaixo de 50 kΩ; painel de controle com alarme visual e sonoro acessível à equipe médica; e dispositivos de proteção de corrente residual com sensibilidade de 30 mA para cada circuito terminal.
O monitor de isolação é o componente mais crítico desse sistema e um dos mais negligenciados em instalações que tentam reduzir custo. Sem monitoramento contínuo, a primeira indicação de falha de isolamento só ocorre quando há um segundo contato defeituoso, tornando o circuito novamente perigoso. A instalação e comissionamento de sistemas IT médico exige profissional com qualificação específica e conhecimento da norma aplicável.
Fontes de energia de segurança: continuidade como requisito normativo
A NBR 13534 classifica os circuitos de estabelecimentos de saúde em três categorias, de acordo com o tempo máximo de interrupção tolerável.
- Circuitos de segurança com restabelecimento em menos de 0,5 segundos alimentados por no-breaks (UPS) ou fontes estáticas para equipamentos de suporte vital, iluminação de segurança em áreas críticas e monitores de pacientes em UTI.
- Circuitos de segurança com restabelecimento em menos de 15 segundos alimentados por grupos geradores automáticos para centros cirúrgicos, UTIs, laboratórios e sistemas de climatização crítica.
- Circuitos de segurança com restabelecimento em menos de 15 minutos para iluminação geral de áreas críticas e sistemas de apoio.
O dimensionamento do UPS e do grupo gerador precisa considerar a carga total dos circuitos a eles conectados, com margem para ampliação futura, e o tempo de autonomia das baterias do UPS precisa cobrir o intervalo até a entrada do gerador com margem de segurança. Baterias chumbo-ácido seladas perdem capacidade ao longo dos anos e precisam ser substituídas antes de atingir 80% de perda de capacidade.
Equipotencialização: o requisito mais frequentemente mal executado
Em locais de grupo 1 e grupo 2, a norma exige a instalação de barramento de equipotencialização suplementar ao qual são conectados todos os elementos metálicos do local que possam criar diferença de potencial em relação ao terra de proteção. Os terminais e bornes para conexão de barramentos e os terminais de aterramento precisam ser selecionados com seção mínima de 6 mm² de cobre para cada elemento do barramento suplementar.
A execução incorreta inclui: conexão ao barramento com seção insuficiente, omissão de elementos metálicos que deveriam ser incluídos no sistema, e ausência de documentação e teste de continuidade pós-instalação. A verificação de equipotencialização por medição de resistência entre o barramento e cada elemento conectado é obrigatória ao final da instalação e deve ser registrada em laudo técnico com assinatura de responsável habilitado.
Iluminação de emergência em estabelecimentos de saúde
A iluminação de emergência em estabelecimentos de saúde segue requisitos distintos da convencional. A norma exige iluminação de ambiente em UTIs e centros cirúrgicos com nível mínimo de 1% da iluminação normal (não inferior a 15 lux em áreas de trabalho), alimentada por fonte de segurança de 0,5 segundos. A iluminação de emergência com autonomia de 1 hora e a sinalização de saída conforme NBR 13434 são requisitos obrigatórios em todas as rotas de fuga.
Em UTIs e centros cirúrgicos, a iluminação de emergência precisa ser dimensionada para permitir a continuação de procedimentos em andamento não apenas para permitir a evacuação segura. Esse requisito impõe um nível de iluminância significativamente superior ao mínimo normativo para evacuação.
O impacto das especificações elétricas no processo de licenciamento sanitário
Estabelecimentos de saúde passam por processo de licenciamento na vigilância sanitária estadual ou municipal, que inclui a verificação de conformidade da infraestrutura com a RDC 50 da Anvisa e com as normas técnicas aplicáveis. A ausência de laudos de conformidade elétrica com assinatura de responsável técnico habilitado e ART do CREA é motivo de embargo e interdição durante as inspeções.
Em obras de saúde, a procedência e a certificação dos materiais elétricos não são apenas boas práticas, são parte do processo de licenciamento. Disjuntores com Icu declarado e rastreável, terminais com certificação ABNT NBR 5370 e demais componentes com documentação de conformidade são condição para que o laudo técnico seja emitido sem ressalvas.
Para projetos em estabelecimentos de saúde, seja em novas construções, ampliações ou retrofits, contar com um fornecedor que entende os requisitos normativos do segmento e garante a rastreabilidade dos materiais é uma condição que reduz riscos no processo de licenciamento e na responsabilidade técnica dos profissionais envolvidos.
